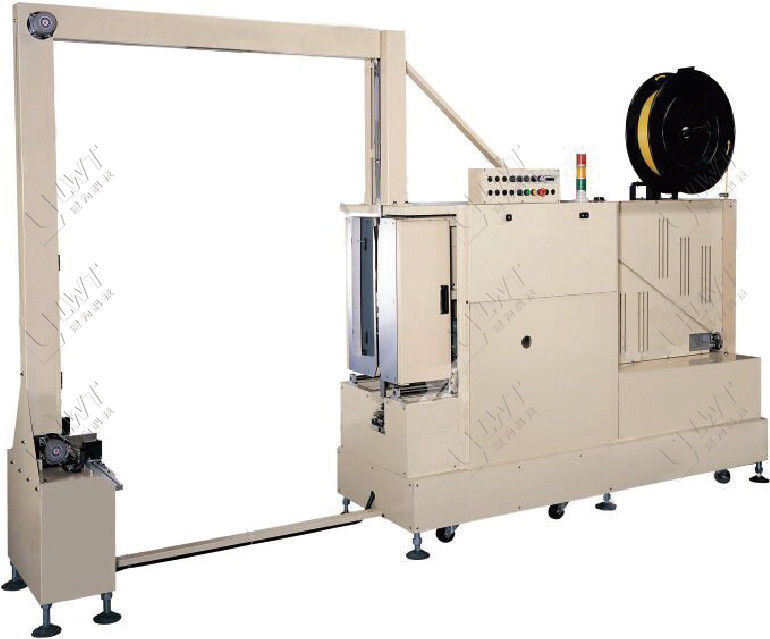

ماكينة رابينج تغليف بالت بأستريتش بي ال سي سيمنز 380 فولت

اسم المعدات: عداد الأسهم الآلي
1.2- حجم الجهاز: حاوية الضغط
4285 (L) x950 (W) x: 3570 (H) mm (أيا كان الفعلي)
1.3- حجم المواد الملزمة المطبقة: العرض W1200 * الارتفاع H2500 (ملم) (الحد الأقصى)
1.4ينطبق على قوة الارتباط: 15-80 كجم
1.5مصدر الطاقة: 380 فولت / 50 هرتز
1.6 سرعة حزمة واحدة: 25 ~ 35 ثانية / مسار (باستثناء وقت التسليم والموقع)
1.7ارتفاع الطاولة: 500 ملم
1.8حجم إطار قوس آلة ثقب السيف: W2050mm H2600mm
1.9الطاقة الإجمالية لآلة ثقب سيف واحدة: 3.4 كيلوواط
1.10، شريط PET عرض الحزام التعبئة PE: 13.5,1516 ملم (عرض واحد اختياري) ، سمك 0.6-1.2 ملم، الانحراف <30 ملم
1.11موقع الالتصاق الساخن: الذوبان الساخن في الأعلى
1.12طريقة التعبئة: حركة صعودا وهبوطا، التعبئة الميكانيكية من خلال السيف، الحث الضوئي،حزم قنوات 2 أو 3 (يتم تحديد عدد الحزم وفقًا لمتطلبات العملاء الخاصة)
1.13. لون المظهر العام للغلاف هو RAL7035 يمكن تخصيصها وفقا لمتطلبات العميل، و لون الحركة هو صفراء التحذير
1.14وصف سير عمل الآلة:

1-2 خطوات حركة قصيرة:
1يتم رش السلع بواسطة خطوط الطبول الكهربائية وتحديد موقع السلع.
2يتم إرسال إشارة نقطة الموقع إلى جهاز التحكم بالفرامل، وتحريك الجزء المضيف، والحجم الأسماك على جانبي الزاوية دليل، تمر من خلال محرك محول التردد،إرسال مكونات الاختراق في نفس الوقت، والوصول إلى اتصال تحديد الموقع.
3مع انخفاض المضيف، والمرونة على لوحة قريبة من حث التبديل (و المسافة حزمة من المحرك الرئيسي تشغيل في المسافة الفعالة،مع عربة الدرج وصندوق التخزين يعملان في نفس الوقت، لمنع تحريك حزام التعبئة أو تشديد حزام التشتت، لذلك عربة الدرج وصندوق التخزين لديهم وظيفة حزام الاستمرار.
4بعد الاتصال والتعبئة، العودة إلى السيارة، ونقل نقطة تحديد الموقع إلى الأعلى.
(تظهر معلومات إنذار الخطأ على واجهة الإنسان والآلة)
2. مقدمة موجزة للشفرة الشفرة
معايير الجهاز:
يتم وضع المضيف في الجزء العلوي ، بعد وضع كومة ، ينخفض المضيف ويتم وضع الأجزاء في مكانها ، وينخفض المضيف ويلامس المنتج قبل ربط الحزمة.
عند الالتصاق ، تكون نقطة الالتصاق في منتصف الشريط الناقل ، والتي يمكن أن تكون مناسبة لأعماق مختلفة من حزمة صفيحة التراكم عبر الإنترنت في نفس الوقت.
يمكن استخدام حزام PP أو حزام PET في وقت واحد ، مع أقصى حد لتوتر يصل إلى 80 كجم.
2-2 المؤشرات التقنية:
رقم الطراز، FS-990
حجم الجهاز: النوع القياسي 4285 (L) x950 (W) x3579 (H) مم (تتغير حسب حجم إطار القوس)
حجم إطار القوس: 2050 (W) x2600 (H) mm
سرعة الحبل: 23 ثانية / حزمة
ضيق الحزمة 80kg PP، عرض النطاق PET 12-16mm
وزن الجهاز 1600kg إمدادات الطاقة 380V.50/60HZ.3 مرحلة
نظام التحكم
PLC navar
تشغيل الشاشة الملموسة، تعيين المعلمات
الصور الكهربائية، وضع التحكم في مفتاح القرب
مزايا المنتج
تم تصميم أوتوماتيكي الضغط السهم ثقب بالر للفصل الثقيل من لوحة التراص. الحزام ثقب متحرك من إطار القوس المفتوح يمكن أن تحمل كومة
