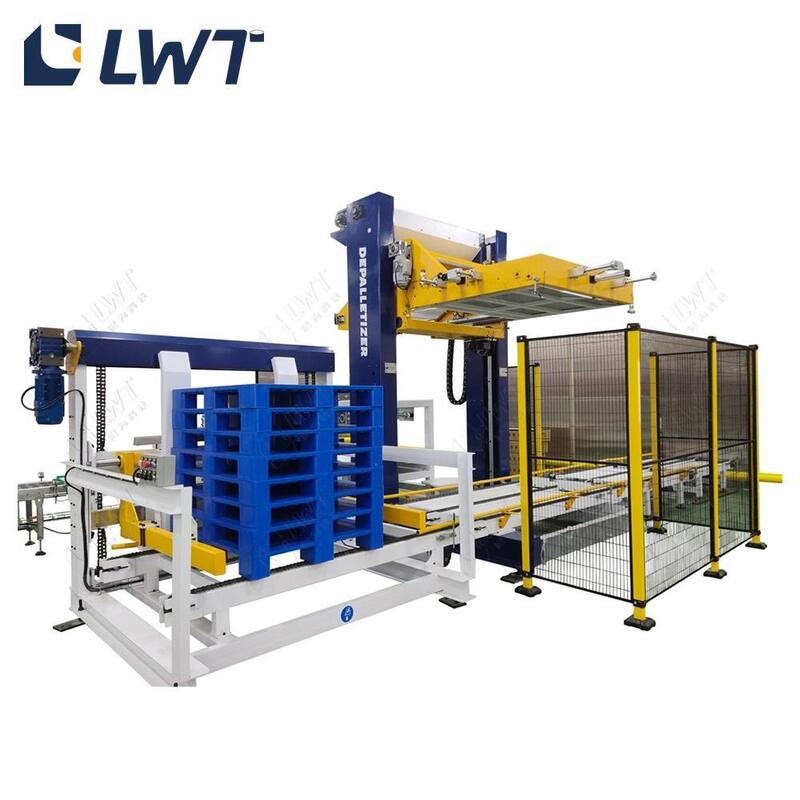

أوتوماتيكي غانتري Palletizer آلة عالية السرعة الكرتون والحقيبة والبرميل

الـأوتوماتيك LWT palletizerهي آلة التراص في نهاية الخط التي تأخذ الكرتونات المغلقة، الصناديق البلاستيكية، حزم الأفلام الممتدة والبراميل من ناقل المنتج الخاص بك20~30 علبة في الدقيقة- حوالي ثلاثة أضعاف طاقة عاملين يتراصون يدوياً في نوبة كاملة.منصة رفع ذات محرك SEWونظام التحكم بـ PLC من شركة Siemens، حتى يتمكن من الجلوس في نهاية خط التعبئة الغذائية المعلبة، والمشروبات، والكيميائية أو العامة دون أن تصبح عنق الزجاجة التي تغطي قدرتك الحقيقية.

التكلفة الحقيقية لترتيب الكرتونات يدوياً

الإدمان على العملتحتاج محطة تحميل اللوحات اليدوية عادة إلى 2 ٪ من العاملين في كل نوبة لخط يعمل بـ 20 ٪ من الكرتونات / دقيقة. أضف تغييرات المناوبات ،تغطية الغياب والعمل الإضافي وتصبح المحطة ببطء أعلى تكلفة نقطة العمل.

خط يعمل تحت السعةعادةً ما يصل الرصيف يدويًا إلى 812 علبة/دقيقة.كل علبة مكتب عليها يدوياً تكلفك الفرق بين القدرة التصميمية والإنتاج الفعلي.

حمولات غير مستقرة، شحن متضرر.المواد المصنوعة يدوياً منحنية، وتتداخل بشكل سيء، وتفقد نمطها في المنحنيات، والنتيجة هي الزوايا المهزومة، و نفايات الأفلام الممتدة والفضلات التي تآكل الهامش على كل حاوية ترسلها.

السلامة والتعرض لفترة التوقفالرفع المتكرر لحالات 10 ≈ 20 كجم هو سبب معروف لإصابة العضلات الهيكلية، وإصابة واحدة في الظهر يمكن أن تأخذ عاملين من الخط في وقت واحد.

لماذا يحتوي التصميم على 2030 كرتون في الدقيقة الواحدة

إطار قاع مصفح مع قاعدة قابلة للتعديل.يتم تصنيع الإطار الهيكلي عن طريق اللحام بدلاً من الملفات الشخصية المشدودة ، مما يبقي عربة XYZ صلبة تحت الحمل المستمر.القاعدة القابلة للتعديل تسمح لنا بمستوى الآلة على أرضية مصنع موجودة دون أساس خاص.

منصة رفع رئيسية مدفوعة بواسطة SEW.يحرك محرك ميكانيكي محمول منصة الرفع، وهو المكون الذي يقرر بدقة كيفية وضع طبقة وطول الوقت الذي تبقى فيه الآلة دقيقة.يتم تجميع حمولات تصل إلى 1500 كجم لكل منصة حزم على ارتفاعات تصل إلى 2000 مم.

حزام إدخال مزدوج السرعة وآلية التوجيه.التغذية تعمل علىحزام مزدوج السرعةالذي يسرع الكرتون الرئيسي بعيدا عن العبوة، وخلق الفجوة آلية التوجيه يحتاج إلى تدوير و مربع كل كرتون قبل أن تصل إلى منطقة تشكيل طبقة.

منطقة صناديق الاختيار ومحمولات كومة الدوار.تتراكم الكرتونات في منطقة مربع الفصل حتى تتشكل طبقة كاملة ، ثم تنتقل إلى ناقل الدوار في موقع التراكمالذي هو ما يمنع أسقطت أو حالات غير مرتبة.

2.5 متر سلسلة التفريغ ومحمولة حرة.تترك الحاويات المنتهية الآلة على ناقل سلسلة طوله 2.5 متر وتسلم إلى ناقل أدوات حرة ، بحيث يمكن للشاحنة المزعجة أو AGV جمعها دون مقاطعة دورة التراص.

سيمانز PLC مع واجهة HMI المحمولة.يتم التعامل مع التحكم بواسطة جهاز تحكم محمول من شركة سيمنز الألمانية مع واجهة متنقلة للإنسان والآلة وعرض خطأ تلقائي محمول.يمكن للمشغلين قراءة رموز العيوب في الآلة بدلا من فتح خزانة كهربائيةويتم اختيار أنماط جديدة من قوائم الوصفات بدلاً من إعادة البرمجة.

حماية السلامة حول منطقة العمل.أجهزة الحماية والسلامة تغطي غلاف التعبئة.

كيف تجري دورة التقطيع

1. يتم إدخالها.آلة تعبئة الكرتونويتم نقلهم إلى البوابة علىنظام النقل.
2. الحزام ذو السرعة المزدوجة وآلية التوجيه تخلق المسافة، وتقلب كل صندوق وتربطه إلى نمط الطبقة.
3. تشكيل الطبقات: تتراكم الكرتونات في منطقة مربع الفصل حتى يتم الانتهاء من نمط الطبقة الكاملة ، ثم يتم تحميلها على ناقل كومة الأدوات.
4. الاختيار والمكان. تنزل عربة البورصة فوق الطبقة ، وتقبض عليها ، وترفعها إلى الارتفاع المبرمج وتطلقها على المنصة. يتم تعيين ارتفاع التراص في وصفة PLC إلى 2000 مم.
5. تصنيف الحافلات: يحرك ناقل الحافلات حتى تهبط الطبقة التالية على سطح نظيف وموضع بشكل صحيح.
6. التفريغ. يذهب الحمولة المكتملة على ناقل سلسلة طوله 2.5 متر ومحمول أدوات حركة حرة؛ يتم تعيين حمولة فارغة وتستأنف الدورة دون عامل.

حيث يناسب Palletizer Gantry في خطك

مباشرة بعد تعبئة الحالة. الكرتونات التي تغادر آلة تعبئة الكرتونات مغلقة وملصقة ومربعة ‬ بالضبط الحالة التي يحتاجها البوابة لبناء حمولة ضيقة.هذا هو التثبيت الأكثر شيوعًا للأطعمة المعلبة وخطوط كيس الرد.

في مرحلة ما بعد وضع العلامات. عندما تكون القدرة على التتبع أو تقديم البيع بالتجزئة مهمة ، فإن الكرتونات تمرآلة وضع العلامات التلقائيةقبل الدخول إلى البوابة، لذلك يتم بناء نمط الطبقة من الحالات المنتهية تماما.

كمحطة أخيرة لمشروع تعبئة.آلة التعبئةيتم تعقيمها، وتحتوي ثم palletized ️ البوابة هي الخطوة الأوتوماتيكية النهائية التي تحول خط شبه أوتوماتيكي إلىخط إنتاج الأغذية المعلبةالذي يعمل من النهاية إلى النهاية مع الحد الأدنى من التعامل اليدوي.

تطبيقات نموذجية

• المواد الغذائية المعلبة وخطوط كيس الردود ️ الكرتونات المتراصعة من اللحوم المعلبة والمأكولات البحرية والفواكه والخضروات والذرة والفاصوليا والتي تترك علبة الحالة في 20 ∼ 30 كرتون / دقيقة.
• المشروبات والمياه المعبأة بالزجاجات الصناديق البلاستيكية والصناديق الملفوفة بالفلم والعبوات الزجاجية والعلب والزجاجات البيت.
• المواد الكيميائية، الرعاية اليومية والصناعة العامة، والبراميل والبراميل والصناديق البلاستيكية ووحدات الأفلام الممتدة التي تتطلب نمط طبقة ثابتة.
• التعامل مع الأكياس يمكن تحويل الأكياس المسطحة والناعمة التي يبلغ وزنها 550 كيلوغرامًا إلى لوحات على تشكيل تحويل الأكياس LWT المتطابق.أرسل لنا وزن الحقيبة وأبعادها وسوف تحديد نمط الطبقة الصحيحة والقبض.

الأسئلة الشائعة

1هل يمكن تخصيص حجم المنصة وارتفاع التراص وتركيز الجهاز؟

نعم، التكوين القياسي يتعامل مع علبة من L1200 × W1200 × H150 ملم عند ارتفاع التراكم ≤ 2000 ملم، وحجم علبة، ارتفاع التراكم،حجم المعدات والقدرة كلها مخصصة لمنتجك وتخطيط المصنع خلال المراجعة التقنية.

2-هل الآلة تتعامل مع الحقائب وكذلك الكرتونات؟

هذا الجهاز يتعامل مع الكرتونات والصناديق البلاستيكيةLWT توفر تكوين الكيس المتطابقة palletizing إرسال لنا وزن الكيس وأبعاده وسوف تحديد المقبض الصحيح ونمط طبقة.

3ماذا يحدث أثناء التثبيت والتشغيل؟

تقوم شركة LWT بتزويد الآلة بنمط تحضير الحاويات المبرمج بالفعل. المهندسون متاحون للتشغيل في الموقع ، ويتم تقديم تشغيل الفيديو عن بعد حيث لا يكون السفر عمليًا.يتم تغطية الجهاز بضمان لمدة سنة واحدة مع قطع غيار مجانية وخدمة في الموقع.

4ما هو نظام التحكم المستخدم وكيف يتم التعامل مع الأخطاء؟

الجهاز يعمل على جهاز تحكم ألماني من شركة سيمنز مع واجهة محمولة بين الإنسان والجهاز وعرض خطأ تلقائيحتى يمكن لمشغل قراءة رمز خطأ في الآلة وتبديل وصفات المنصة دون إعادة برمجة.

احصل على تخطيط نمط اللوحة والاقتباس الثابت

أرسل لنا أربعة أشياء: أبعاد الحقيبة أو الحقيبة، وزن الوحدة، حجم المنصة التي تستخدمها والصناديق في الدقيقة التي تحتاجها لتنظيم المنصة، وسوف يعود مهندسونارسم تخطيط نمط البليت، تكوين البوابة المطابقة وعرض عمل صارم FOB أو CIF، عادة في غضون يومين عمل.يمكننا ترتيب عرض فيديو مباشر لجهاز تحميل الحمولة يعمل في مصنعنا في شنغهاي، أو يربطك بخط LWT المثبت في منطقتك لزيارة مرجعية. يتم التعامل مع كل استفسار من قبل مهندس، وليس مركز الاتصال.
