آلة تلقائية لتصنيع الصفائح

مقدمة

انمنصة نقالة أوتوماتيكيةهي الآلة الأخيرة في خط العلب المعبأة، وهي التي تحدد مدى سرعة مغادرة البضائع التامة الصنع لقاعة التعبئة. بدلاً من قيام عاملين أو ثلاثة برفع الحالات على منصة نقالة يدويًا، تقوم الآلة باختيار كل حالة وتجميعها وتكديسها بنمط متكرر وقابل للبرمجة حتى تكتمل منصة التحميل وتكون جاهزة للشحن.

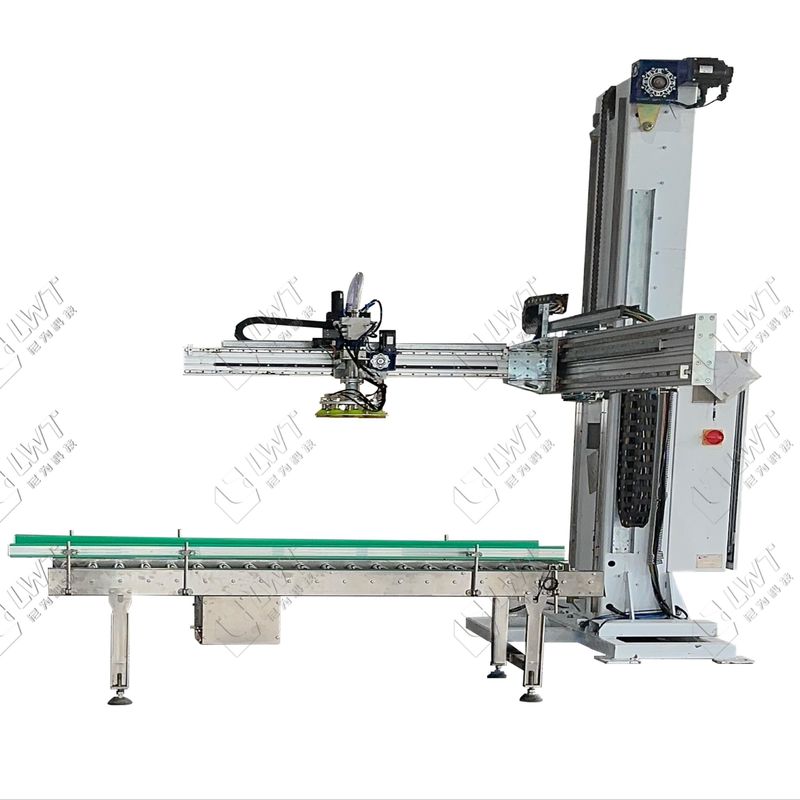

تغطي هذه الصفحة LWTمنصة نقالة ذات عمود واحد، وحدة مدفوعة مؤازرة مصممة لصناديق الكرتون والعلب المغلفة بغشاء PE. يحمل عمود رأسي واحد رأس التكديس، وبالتالي تحافظ الماكينة على مساحة مدمجة في نهاية الخط بينما تستمر في التكديس حتى ارتفاع نمط منصة نقالة يبلغ 2200 مم.

يتم تحديده في أغلب الأحيان على أنه أآلة منصات الكرتون لخط إنتاج الأغذية المعلبةالمشاريع، حيث تصل الكراتين المملوءة والمختومة منماكينة تغليف الكرتونويجب توحيدها قبل التخزين أو تحميل الحاويات. تعمل نفس المنصة على خطوط المشروبات والمياه المعبأة وزيت الطعام والمواد الكيميائية اليومية وأغذية الحيوانات الأليفة.

حيث ينهار المنصات اليدوية

تعد عملية النقل اليدوي رخيصة حتى يتم تسريع الخط. يمكن لمشغل واحد تكديس ما يقرب من مائتي صندوق في الساعة على ارتفاع منخفض، ويكون العمل محدودًا بمدى الوصول: يتم تكديس الصناديق فوق مستوى الكتف ببطء ونادرًا ما تظل مربعة.

تظهر ثلاث مشكلات تقريبًا في كل سطر لا يزال يتم نقله يدويًا:

• عبء العمل.اثنان إلى ثلاثة مشغلين في كل وردية عمل، بالإضافة إلى تغطية الإغاثة وتغطية الاستراحة والعمل الإضافي في موسم الذروة.
• انحراف النمط.تنحني المنصات المكدسة يدويًا، وتتحول أثناء النقل وتصل إلى العميل متضررة، مما يتحول إلى مطالبات وعوائد.
• توقف الخط - بداية.يتم تشغيل تعبئة العلبة بشكل مستمر، لذا فإن كل تغيير في منصة التحميل أو كسر التحول يوقف الخط بأكمله خلفها.

الحل الذي نقدمه: منصة نقالة ذات عمود واحد مدفوعة مؤازرة

تتولى منصة التحميل ذات العمود الواحد LWT مهمة التراص باستخدام أرأس التراص يحركها المؤازرةالذي ينتقل إلى موضع مبرمج لكل طبقة على حدة. ولأن الموضع يأتي من البرنامج وليس من عين بشرية، فإن النمط يكون متطابقًا على المنصة الأولى وفي الألف.

يتم مطابقة الالتقاط مع سطح قضيتك: أقبضة فراغللعبوات المغلفة بغشاء PE وجهاز تثبيت للكرتون المموج. يمكن تحديد رأس التراص نفسه على أنهرأس فهم طبقة كاملة، والذي يرفع طبقة كاملة في حركة واحدة لزيادة الإنتاجية، أو كما هو موضح في الصورةرأس فهم حالة إنجللأحجام الحالات المختلطة والأنماط غير المنتظمة.

في دورة أوتوماتيكية واحدة متواصلة، تقوم الآلة بإكمال تغذية المنتج، التجميع والترتيب، تغذية الباليتات الفارغة، تكديس طبقة كاملة وتفريغ البليت بالكامل. حيث يمكن للمشغلين إدخال المنصات يدويًا، وهو أمر اختياريوحدة تخزين وتوزيع البليت الفارغةيمكن إضافتها، لذلك يتم تحرير البليت تلقائيًا ويستمر الخط في العمل.

يتم تغذية العلب من ماكينة التغليف بالكرتون وتترك علىنظام الناقلنحو الغلاف الممتد أو متجر البضائع تامة الصنع. يتم الحصول على المكونات الكهربائية منشنايدر أو اومرون (أو نفس الفئة)، لذلك تتوفر قطع الغيار الصناعية القياسية محليًا عند الحاجة إليها.

الفوائد الرئيسية

كيف تعمل دورة المنصات النقالة

1. تخرج الصناديق من آلة تعبئة الكرتون وتدخل إلى منصة التحميل على ناقل التغذية.
2. تقوم محطة التجميع بترتيب الحالات الواردة في نمط الطبقة المخزن في البرنامج.
3. يقوم رأس التراص باختيار الطبقة المشكلة في وضع الطبقة الكاملة، أو كل حالة فردية في وضع الحالة الفردية.
4. ينتقل العمود إلى موضع X/Y المبرمج ويخفض الطبقة على منصة التحميل.
5. يقوم جهاز التحكم بتكرار الدورة، طبقة بعد طبقة، حتى يتم الوصول إلى ارتفاع البليت المبرمج.
6. يتم تفريغ البليت النهائي على نظام النقل باتجاه غلاف التمدد أو المستودع، ويتم تحرير البليت الجديد تلقائيًا.

التطبيقات

المواصفات الفنية

التعليمات

س: ما هو الفرق بين رأس الإمساك ذو الطبقة الكاملة ورأس الإمساك ذو الحالة الواحدة؟

ج: يلتقط رأس الطبقة الكاملة طبقة كاملة من العلب في حركة واحدة وهو الخيار الأسرع للكرتون الموحد. يقوم رأس العلبة الواحدة بوضع العلب واحدة تلو الأخرى، وهو ما يناسب أحجام العلب المختلطة والأنماط غير المنتظمة والتغييرات المتكررة في المنتج. يتناسب كلا الرأسين مع نفس منصة التحميل ذات العمود الواحد، لذلك يمكن مراجعة الاختيار مع تطور مجموعة المنتجات.

س: هل يمكن إضافة منصة التحميل هذه إلى الخط الذي نقوم بتشغيله بالفعل؟

ج: نعم. تم تصميم الماكينة للعمل في اتجاه مجرى ماكينة تعبئة الكرتون أو آلة تعبئة العلب وفي اتجاه المنبع من غلاف التمدد. قم بمشاركة حجم حالتك وحجم منصة التحميل والحالات المطلوبة في الدقيقة، وسيقوم مهندسونا بتأكيد تخطيط الخط ونمط التراص قبل الطلب.

س: ما هي أحجام المنصات وارتفاعات التراص المدعومة؟

ج: يتم التعامل مع المنصات القياسية من الطول 1000 إلى 1200 × العرض 1000 إلى 1200 مم، مع الحد الأقصى لحجم نمط البليت وهو الطول 1200 × العرض 1000 × الارتفاع 2200 مم. يمكن استيعاب أحجام المنصات الأخرى بتصميم مخصص.

س: كيف يتم تسليم الجهاز وتركيبه؟

ج: وقت التسليم حوالي 45 يومًا. يتم تعبئة منصة التحميل في أكياس فيلم وكرتون بلاستيكي وكرتون خشبي للنقل البحري. يدعم مهندسو LWT التثبيت والتشغيل، في الموقع أو عن بعد، حتى يتم تشغيل المنصات الكاملة الأولى بشكل صحيح.

اتصال

أرسل لنا حجم حالتك وحجم منصة التحميل والإنتاج المستهدف في الساعة - وسيقوم مهندسونا بإرجاع رسم نمط التراص وعرض أسعار ثابت.

هل تفضل رؤية الآلة تعمل أولاً؟ اطلب مقطع فيديو لخط منصات نقالة قيد التشغيل، أو احجز مكالمة مع مهندس LWT لمراجعة تخطيط نهاية الخط الخاص بك.

احصل على اقتراح مجاني لتخطيط نهاية السطر
