مقدمة
أآلة تعبئة المواد الغذائية مكعباتتقرر ما إذا كانت الخضروات المعلبة أو الذرة أو الفاصوليا أو اللحوم المقطعة ستوضع في الحاوية بالوزن المطبوع على الملصق. بدلاً من قيام المشغلين بغرف المنتج في الجرار يدويًا، تقوم الآلة بقياس كل جزء في كوب حجمي ثم إطلاقه في كل حاوية بحجم ثابت وقابل للتكرار.

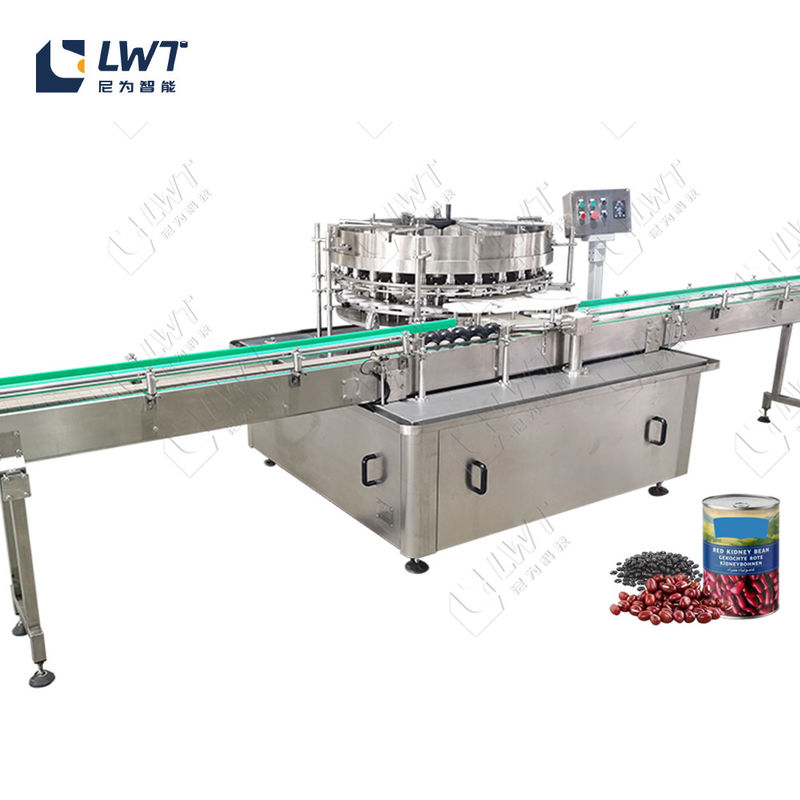

تغطي هذه الصفحة الحشو الدوار LWT للمواد المقطعة —آلة تعبئة مستقرة أوتوماتيكية بالكامل مصممة للخضروات والفواكه والذرة والفاصوليا الحمراء والفاصولياء والفاصوليا والحمص والبازلاء واللحوم المقطعة الصغيرة.رؤوس التعبئة متوفرة فيأي رقم زوجي من 2 إلى 24، بحيث يتم تحديد حجم الجهاز وفقًا لمخرجاتك بدلاً من العكس. يتم تحديد حجم الحصة بواسطة أكواب حجمية قابلة للتبديل ويظل نطاق التعبئة قابلاً للتعديل، لذلك يمكن للآلة نفسها تشغيل أجزاء من 30 إلى 100 جرام في نوبة واحدة وأجزاء من 200 إلى 1000 جرام في التحول التالي.
يتم تحديده غالبًا داخل ملفخط إنتاج الأغذية المعلبة، أسفل المصبماكينة غسيل الخضاروالمنبع منآلة السد التلقائي، الآلة التعقيموآلة وضع العلامات التلقائية.
حيث ينهار حشو اليد
تعمل التعبئة اليدوية حتى يسرع الخط. إنها محدودة بالعين البشرية والمعصم البشري، ولا يمكن تكرار أي منهما بآلاف العلب في الساعة. تظهر ثلاث مشكلات تقريبًا في كل سطر لا يزال يتم ملؤه يدويًا:
تكلفة الهبة.يقوم المشغلون بالتعبئة الزائدة للحفاظ على سلامتهم عند الوزن المعلن. في علبة سعة 400 جرام، يمثل 10 جرام من المنتج الإضافي في كل علبة 2.5% من المواد الخام الخاصة بك - يتم دفعها على كل علبة طوال العام، دون شحن أي شيء في المقابل.
شكاوى الوزن.تفشل العلب المملوءة بشكل ناقص في فحص الوزن الصافي المعلن، في حين أن العلب المملوءة بشكل زائد تضع أرقام الملصقات بشكل خاطئ في الاتجاه الآخر. كلاهما ينتهي بهما الأمر كدفعات مرفوضة أو مطالبات العملاء.
توقف الخط - بداية.التعبئة هي أبطأ خطوة يدوية على خط التعليب. كل فاصل وتغيير في التحول ومشغل جديد يعيد ضبط منحنى الدقة للخط بأكمله خلفه.
الحل الذي نقدمه: ملء كوب القياس الحجمي
يزيل الحشو الدوار LWT التخمين عن طريق قياس المنتجأكواب القياس الحجميبدلا من العين. يحمل كل كوب حجمًا ثابتًا، ويتم ملؤه أثناء دوران القرص الدوار عبر محطات التعبئة، ثم يتم تفريغه في العلبة أو الجرة. ولأن الحصة يتم ضبطها بواسطة الكأس وليس بواسطة المشغل، فهي متطابقة في العلبة الأولى وفي الجزء من العشرة آلاف.
يتم التحكم في الأجزاء في هذه الآلة بشكل ميكانيكي وليس إلكترونيًا: تغيير نطاق التعبئة يعني تغيير مجموعة أكواب القياس، ولهذا السبب تغطي منصة واحدة كل شيء بدءًا من أجزاء الأعشاب والنرد التي يتراوح وزنها من 10 إلى 60 جرامًا وحتى العبوات السائبة بحجم 1000 إلى 5000 مل. يمكن توفير مجموعات أكواب إضافية مع الماكينة بحيث يتم تغطية مجموعة منتجاتك الكاملة من الطلب الأول.
يأتي التحكم من Siemens PLC مع مكونات Schneider الكهربائية. تم بناء هيكل الاتصال بالمنتج منستانلس ستيل "304" سماكة 2 ملم، وتعمل سلسلة القيادة على أسنان مسننة من النايلون الصلب - وهي خفيفة وهادئة ومتينة، مع تصميم مفتوح يجعل التنظيف والصيانة اليومية قصيرًا. آلية فصل الزجاجة اللولبية والقرص الدوار لعجلة النجمةقم بفهرسة كل حاوية في موضعها أسفل محطة التعبئة، بحيث يتم تقديم الحاويات بشكل مباشر بدلاً من تغذيتها يدويًا.
نظرًا لأن الجزء يأتي من الكوب وليس من المشغل، فإن الدقة تظل ثابتة من خلال تغييرات الورديات ودوران المشغل والتغير الموسمي في حجم المنتج، لذلك يظل الوزن الصافي المعلن ثابتًا لفترة طويلة بعد بدء التشغيل وليس فقط في اختبار القبول.
تقوم LWT ببناء معدات التعبئة والتعليب منذ عام 2009 وتخدم الآن العملاء في أكثر من 100 دولة، مع مشاريع في جميع أنحاء أوروبا وأمريكا اللاتينية والشرق الأوسط وآسيا.تعمل آلات تعبئة الأطعمة المقطعة من هذا النوع بالفعل على خطوط تعليب تركية وروسية، حيث تقوم بتعبئة المنتجات المقطعة في علب الصفيح والجرار الزجاجية.
المواصفات الفنية
|
المعلمة
|
مواصفة
|
|
طريقة التعبئة
|
كوب قياس حجمي للجرعات مع نطاق تعبئة قابل للتعديل
|
|
ملء الرؤوس
|
2–24 رأسًا، أي رقم زوجي (قابل للتخصيص)
|
|
سرعة الملء
|
3,000-12,000 نبضة في الساعة (قابلة للتخصيص)
|
|
دقة الملء
|
±0.5%
|
|
نطاق التعبئة
|
10–60 جم / 30–100 جم / 50–250 جم / 100–500 جم / 200–1000 جم / 500–2500 مل / 1000–5000 مل (قابل للتخصيص)
|
|
حجم صينية التغذية
|
700–1100 × 120–150 مم (قابل للتخصيص)
|
مكونات الآلة
يتم تجميع محطة التعبئة من ثماني مجموعات فرعية، يمكن صيانة كل منها دون تفكيك الآلة:
1. علبة التغذية
2. آلية كوب القياس
3. منصة الاستلام
4. وحدة تعديل الارتفاع
5. محطة التعبئة
6.Screw آلية فصل الزجاجة
7. القرص الدوار ذو العجلات النجمية
8. لوحة التحكم الكهربائية
كيف تعمل دورة التعبئة
- يتم تحميل المنتج المكعب المحضر في صينية التغذية.
- تقوم آلية كوب القياس بملء كل كوب بحجمه الثابت أثناء دوران القرص الدوار.
- تقوم آلية فصل الزجاجة اللولبية بفهرسة العلب أو الجرار الواردة في صف واحد متباعد بشكل متساوٍ.
- يحمل القرص الدوار ذو العجلة النجمية كل حاوية إلى محطة التعبئة ويضعها بشكل مربع أسفل الكوب.
- تقوم وحدة ضبط الارتفاع بضبط الخلوص من الكوب إلى الحاوية وفقًا لارتفاع الحاوية الخاصة بك، لذلك تقوم نفس الآلة بتشغيل علب التونة الضحلة والجرار الزجاجية الطويلة.
- يقوم الكوب بتفريغ الجزء المقاس في الحاوية، وتترك الحاوية المملوءة القرص الدوار باتجاه الجهاز التالي على الخط.
التطبيقات
|
صناعة
|
المنتجات النموذجية
|
تنسيق التعبئة
|
|
إنتاج الخضروات المعلبة
|
مكعبات جزر، ذرة، بازلاء، خيار مقطع
|
علب الصفيح، الجرار الزجاجية
|
|
إنتاج الفول المعلب
|
الفاصوليا الحمراء، فاصوليا المونج، الفاصوليا، الحمص، الفاصوليا المطبوخة
|
علب الصفيح، الجرار الزجاجية
|
|
إنتاج الفاكهة المعلبة
|
خوخ مقطع، قطع أناناس، فواكه مشكلة
|
علب الصفيح، الجرار الزجاجية
|
|
اللحوم المعلبة والوجبات الجاهزة
|
لحمة مقطعة إلى مكعبات صغيرة، وكرات اللحم
|
علب الصفيح، الحقائب المعوجة
|
|
أغذية الحيوانات الأليفة المعلبة
|
اللحوم المقطعة، أغذية الحيوانات الأليفة الجافة، المجففة بالتجميد
|
علب الصفيح، والحقائب
|
التعليمات
س: ما مدى دقة وزن الحشوة، وكيف يتم التحكم فيه؟
ج: يتم تحديد حجم الحصة بواسطة كوب القياس الحجمي وليس بواسطة المشغل، وتتحمل الماكينة حوالي ±0.5% خلال التشغيل، وهو عادة ما يكون ضمن الوزن الصافي المسموح به المعلن للخضروات المعلبة والفاصوليا واللحوم المقطعة.عندما يحتاج منتجك إلى شكل أكثر إحكامًا، نوصي باستخدام جهاز تدقيق الوزن أسفل مادة الحشو.
س: هل يمكن لجهاز واحد تشغيل أكثر من حجم حزمة واحدة؟
ج: نعم. نطاق التعبئة قابل للتعديل ويتم تغيير الجزء عن طريق تبديل مجموعة أكواب القياس، بحيث تغطي الحشوة الواحدة من 10 إلى 60 جم إلى 1000 إلى 5000 مل. يتم تضمين مجموعات أكواب إضافية مع الماكينة بحيث يمكن تخطيط مجموعة المنتجات بأكملها من البداية.
س: هل ستتعامل مع الحاوية الخاصة بنا - الجرار الزجاجية وكذلك علب الصفيح؟
ج: نعم. تقوم وحدة ضبط الارتفاع بضبط الخلوص من الكوب إلى الحاوية لارتفاع الحاوية الخاصة بك، وتتوافق مجموعة العجلة اللولبية والنجمية مع قطر الحاوية الخاصة بك. أرسل لنا رسومات الحاوية الخاصة بك وسيتم إعداد الجهاز لتلك الحاوية قبل الشحن.
س: أين يقع مقر LWT، وهل يمكننا زيارة المصنع؟
ج: يقع مقر LWT في شنغهاي، الصين، وتقوم بتصنيع معدات التعليب والتعبئة والتغليف منذ عام 2009. تغطي منشأتنا الدورة الكاملة للبحث والتطوير والتصنيع واختبار ما قبل الشحن، مع منح 25 مهندسًا للبحث والتطوير و14 براءة اختراع. نرحب بالعملاء لزيارة المصنع لإجراء اختبار القبول في الموقع قبل التسليم، وبالنسبة للمشترين الذين لا يستطيعون السفر، فإننا نجري نفس الاختبار عبر مكالمة فيديو مباشرة.
س: ما الذي تقدمه LWT خارج الجهاز نفسه؟
ج: الدعم الشامل: تخطيط الخط وتصميم الحلول، وتصنيع المعدات، واختبار المصنع، وإرشادات التثبيت والتشغيل، وتدريب المشغلين، والدعم الفني عن بعد، وتوريد قطع الغيار. يتم تزويد كل آلة تعبئة LWT بضمان لمدة عام وقطع غيار مجانية، لذلك يستمر الخط في العمل بعد التشغيل وكذلك في يوم تشغيله.
دعوة للعمل
احصل على توصية تعبئة لمنتجك.أرسل لنا حجم الحاوية الخاصة بك ووزن التعبئة المستهدف والعلب المطلوبة في الساعة - وسيقوم مهندسونا بالرد خلال يوم عمل واحد بنطاق التعبئة الموصى به ومجموعة أكواب القياس المطابقة وعرض أسعار ثابت.
